邯鄲緊固件表面處理方式有九種：下面由鼎軒五金金屬公司小編為大家講解一下。

1、電鍍鋅

電鍍鋅是商業(yè)緊固件常用的鍍層。它比較廉價(jià),外觀也較美觀,可以有黑色、軍綠色。可是,它的防腐功用一般,其防腐功用是鋅鍍(涂)層中較低的。一般電鍍鋅中性鹽霧實(shí)驗(yàn)在72小時(shí)之內(nèi),也有選用特別封閉劑,使得中性鹽霧實(shí)驗(yàn)達(dá)200小時(shí)以上,但價(jià)格貴,是一般鍍鋅的5~8倍。

電鍍鋅加工進(jìn)程易產(chǎn)生氫脆,所以10.9級以上的螺栓一般不選用鍍鋅的處理.盡管鍍后可以用烘箱去氫,但因鈍化膜在60℃以上時(shí)將遭損壞,因而去氫需要在電鍍后鈍化前進(jìn)行。如此可操作性差,加工本錢高。在實(shí)踐中,一般廠不會(huì)自動(dòng)去氫,除非特定客戶的強(qiáng)制要求。

電鍍鋅的緊固件扭矩—預(yù)緊力一起性較差,且不安穩(wěn),一般不用于于重要部位的聯(lián)接。為了改善扭矩—預(yù)緊力一起性,也可選用鍍后涂覆潤滑物質(zhì)的辦法改善和進(jìn)步扭矩—預(yù)緊力一起性。

2、磷化

磷化相對鍍鋅廉價(jià),耐腐蝕功用比鍍鋅差。磷化后應(yīng)涂油,其耐腐蝕功用的高低與所涂油的功用有很大的聯(lián)系。例如,磷化后涂一般的防銹油,中性鹽霧實(shí)驗(yàn)也只有10~20小時(shí)。涂層次高的防銹油,則可達(dá)72~96小時(shí)。但其價(jià)格是一般磷化涂油的2~3倍。

緊固件磷化常用的兩種,鋅系磷化和錳系磷化。鋅系磷化潤滑功用比錳系磷化好,錳系磷化抗腐蝕性,耐磨性鍍鋅較好。它的運(yùn)用溫度可達(dá)華氏225度到400度(107~204℃)。

工業(yè)用高強(qiáng)度緊固件很多用磷化涂油處理。由于它扭矩—預(yù)緊力一起性很好,安裝時(shí)能確保到達(dá)設(shè)計(jì)所預(yù)期的緊固要求,所以在工業(yè)中運(yùn)用較多。特別是一些重要零部件的聯(lián)接。如,鋼結(jié)構(gòu)聯(lián)接副,發(fā)動(dòng)機(jī)的連桿螺栓、螺母,缸蓋、主軸承、飛輪螺栓,車輪螺栓螺母等。

高強(qiáng)度螺栓選用磷化,還可以防止氫脆問題,所以在工業(yè)領(lǐng)域10.9級以上的螺栓一般選用磷化表面處理。

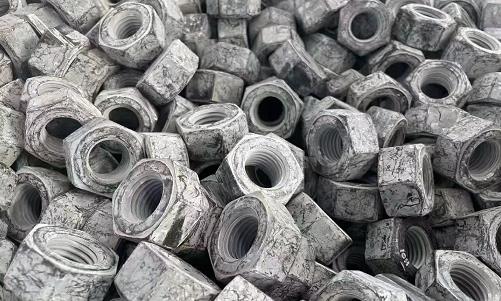

高強(qiáng)度緊固件

3、氧化(發(fā)黑)

發(fā)黑+涂油是工業(yè)緊固件很盛行的鍍層,由于它廉價(jià),并且在油耗盡之前看起來不錯(cuò)。由于發(fā)黑簡直無防銹才能,所以無油后它很快就會(huì)生銹。就是在有油狀態(tài)下,其中性鹽霧實(shí)驗(yàn)也只能到達(dá)3~5小時(shí)。

發(fā)黑的緊固件扭矩—預(yù)緊力一起性也很差。如需進(jìn)步,可以在安裝時(shí)在內(nèi)處螺紋上涂改油脂后再旋合。

4、電鍍鎘

鎘鍍層耐腐蝕功用很好,特別是在海洋性大氣環(huán)境下的耐腐蝕性較其他表面處理好。電鍍鎘的加工進(jìn)程中的廢液處理費(fèi)用大,本錢高,其價(jià)格約是電鍍鋅的15~20倍。所以在一般行業(yè)不運(yùn)用,只用于一些特定的環(huán)境。如,用于石油鉆井渠道和海航飛機(jī)用緊固件。

5、電鍍鉻

鉻鍍層在大氣中很安穩(wěn),不易變色和失去光澤,硬度高耐磨性好。在緊固件上用鉻鍍層一般是作為裝修效果。在防腐性要求較高的工業(yè)領(lǐng)域很少運(yùn)用,由于好的鉻電鍍緊固件與不銹鋼相同貴重,只是運(yùn)用不銹鋼強(qiáng)度不行時(shí),才用鍍鉻緊固件代替。

為了防止腐蝕，鍍鉻前應(yīng)首要鍍銅和鎳。鉻鍍層可以接受華氏1200度(650℃)的高溫。但也與電鍍鋅相同存在氫脆問題。

6、鍍銀、鍍鎳

銀鍍層既可以防腐蝕,又可以作為緊固件的固體潤滑劑。由于本錢原因,螺母運(yùn)用鍍銀,螺栓不用,有時(shí)小螺栓也鍍銀。銀在空氣中失去光澤,但可以在華氏1600度下效果。所以,人們使用其耐高溫和潤滑的特性,用于在高溫下作業(yè)的緊固件,以防止螺栓、螺母的氧化咬死。

緊固件鍍鎳,首要用于既要防腐,又要導(dǎo)電性好的地方。如車輛電瓶的引出端子等。

7、熱浸鋅

熱浸鋅為鋅加熱到液體下熱擴(kuò)散涂層。其鍍層厚度在15~10μm,并且不易控制,但搞腐蝕性好,多用于工程中。熱浸鋅加工進(jìn)程中污染嚴(yán)峻,有鋅廢料和鋅蒸汽等。

由于鍍層厚,在緊固件中引發(fā)了表里螺紋難以旋合的問題。處理此問題有兩種辦法。一種是在鍍后再攻內(nèi)螺紋,盡管處理了螺紋旋合的問題。但也降低了防腐功用。一種是在螺母攻絲時(shí),使螺紋大于標(biāo)準(zhǔn)紋約有0.16~0.75mm(M5~M30),然后再熱浸鋅這樣盡管也可處理旋合難題,但付出了強(qiáng)度降低的代價(jià)。現(xiàn)在,有一種防松螺紋——美國“施必牢”內(nèi)螺紋可以處理此難題。因其內(nèi)螺紋與外螺紋未緊固時(shí)容隙大,可以用于容得下厚的涂層,所以不影響旋合性,同時(shí)防腐功用和強(qiáng)度亦堅(jiān)持原樣,不受影響。

因熱浸鋅加工的溫度原因,它不能用于10.9級以上的緊固件。

8、滲鋅

滲鋅為鋅粉固態(tài)冶金熱擴(kuò)散涂層。其均勻性好,螺紋、盲孔內(nèi)都能獲得均勻?qū)印ｅ儗雍穸葹?0~110μm,并且誤差可控制在10%。它與基體的結(jié)合強(qiáng)度和防腐功用在鋅涂層中(電鍍鋅、熱浸鋅、達(dá)克羅)是好的。其加工進(jìn)程沒有污染，比較環(huán)保。

9、達(dá)克羅

不存在氫脆問題,并且緊固件加工廠家扭矩—預(yù)緊力一起功用很好。如不考慮六價(jià)鉻的環(huán)保問題,它實(shí)踐適用于高防腐要求的高強(qiáng)度緊固件。
